NanoPower Dev S2 - een ultra-zuinig ontwikkelbord met PV en batterijaansluiting!

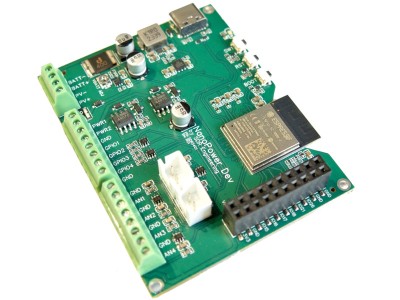

De NanoPower Dev S2 is een ultra-zuinig off-grid ontwikkelbord ontworpen door SDR Engineering.

De NanoPower is gebaseerd op een ESP32-S2, maar met een aantal unieke eigenschappen. Alles op deze module is gericht op een lage idle stroom (120 uA). Je kunt daardoor gemakkelijk een off-grid IoT module maken, met zeer lange standby-tijd: een 2Ah cel is genoeg voor vele maanden werking, mét iedere 5 minuten een WiFi poll. Door de PV-aansluiting met geïntegreerde batterijlader kan de module permanent off-grid draaien (ook in de winter) als een klein PV-paneeltje (5 ... 12 V) aangesloten wordt.

Ondanks de ultra-zuinige werking, is er een een inschakelbare krachtige boost converter aanwezig welke zorgt voor 5V/2A voor bijvoorbeeld aansturen van servos of andere zware belastingen. Dit gaat via 2 inschakelbare voedingsuitgangen, zodat je deze verbruikers ook individueel kunt inschakelen, of uitschakelen als deze niet nodig zijn. De boostconverter verbruikt minder dan 0.5 uA wanneer deze uitgeschakeld is.

Producteigenschappen

Alles is gericht op ultra-lage standby stroom: 120 uA met de ESP in deep sleep
PV-input (5-12V) met quasi-MPPT batterijlader en instelbare laadspanning; zodat je de accu bijvoorbeeld tot 80% kunt laden tbv levensduur
Batterij-aansluiting (1 cel Li-NMC, 3.4V … 4.2V)
Spanningsmetingen van batterij en PV input tbv SoC monitoring
2x via software inschakelbare 5V/2A voedingsuitgangen via geïntegreerde zeer zuinige boost converter – 50 uA indien idle, 0.1 uA indien afgeschakeld)
2x NTC aansluiting JST-XH voor meten temperatuur
4x GPIO via schroefklemmen
4x analoge ingangen via schroefklemmen
GPIO header (a la normaal devboard)
ESD-beveiliging op IO (excl. header), overstroombeveiliging op voedingsingangen en -uitgangen
USB-C aansluiting voor programmeren van firmware (niet tegelijk gebruiken met batterij aangesloten!)
Twee programmeerbare knopjes en een ledje
Compact voor wat hij kan: 70 x 55 mm

Geschikt voor programmeren met ESP-IDF, Arduino, PlatformIO, en ESPHome. Voorbeeldcode (PlatformIO/Arduino) is te vinden in onze board support package, deze kun je vinden in de downloads hieronder.

Downloads

NanoPower_Dev_S2_R02_v1.3.zip
